Le dessin (technique)

dimanche 5 décembre 2010 par Laurent SENEZ

Le dessin (technique)

C’est une représentation aux instruments et avec échelle, qui servira à réaliser l’objet. Ce dessin ou plan possède le plus souvent les dimensions de l’objet que l’on appelle cote.
Voici quelques exemples.

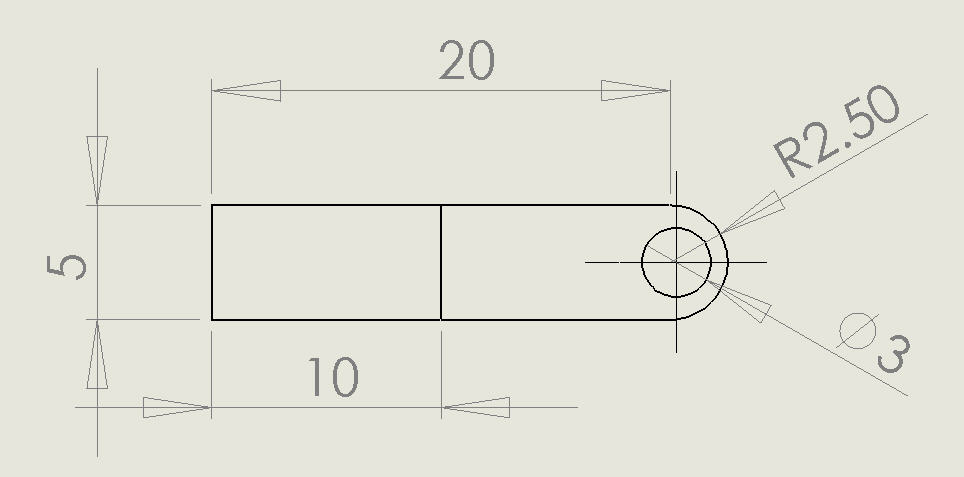

Figure 1 : Dessin d’une pièce mécanique. Figure 2 : Dessin d’une pièce avec ses cotes. Figure 3 : Dessin en perspective éclatée. Figure 4 : Dessin en perspective d’une pièce. Figure 5 : Dessin en perspective d’une habitation.
